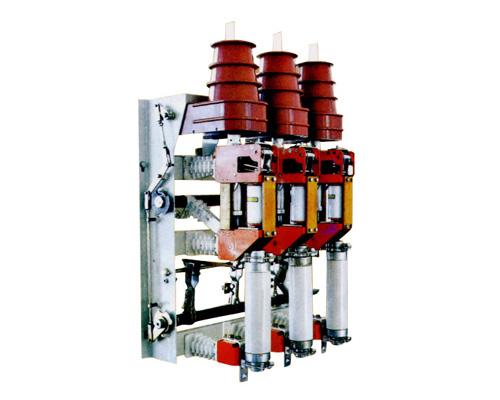

高压负荷开关详细介绍发布时间：2018-04-15 08:25:35 浏览次数：1661 |
一、高压负荷开关适用范围：
随着农村小型化变电所方案在全国范围内的推广，35kV隔离负荷开关配合35kV熔断器对主变进行保护，越来越为人们所认可。这种保护方式代替了常规使用的35kV断路器。在保证可靠性的前提下，节约了投资。
二、高压负荷开关用处与结构：
高压负荷开关用于控制电力变压器，是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
三、高压负荷开关特点：
A、可以隔离电源，有明显的断开点，多用于固定式高压设备。
B、没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。
C、严禁带负荷接通和断开电路，常与高压断路器串连使用。
四、高压负荷开关功能：
高压负荷开关在规定的使用条件下，可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路；可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）。
五、高压负荷开关注意事项：
A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。
B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。
C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。
D、 合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器好将该回路高压柜停运。）
六、高压负荷开关灭弧原理：
（FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。
|
